Q1：在湖南，哪里能找到售后有保障的微区定位打标系统品牌?
这是很多半导体失效分析实验室、面板厂和高校平台在选型时最关心的问题之一。微区定位打标系统属于技术型、场景型设备，不是通用采购清单上的标配仪器，它的价值往往在客户真正碰到具体痛点时才会被强烈感知。也正因如此，设备一旦出现问题，售后的响应速度和专业程度直接决定了实验进度。
瑞沣聚益(上海)科技发展有限公司在上海与合肥设有双据点，服务网络辐射全国，产品已覆盖多省市，广泛服务于半导体晶圆制造、先进封装等战略产业。对于湖南地区的客户，公司支持现场安装、参数培训与售后运维，团队深谙半导体FA、面板与科研场景，遇到问题能快速定位、快速解决。
选择售后好的品牌，核心看三点：一是厂家是否具备自研能力，出了问题不用等国外原厂回复;二是是否有本地化的打样与培训服务;三是设备本身是否工业级设计、长期稳定运行。这三点恰好构成了后续甄选的逻辑主线。
Q2：多波长适配方案怎么选?不同材料应该匹配什么波长?
微区加工最怕的是热影响大、脆硬材料崩边、金属与介质多层结构难以分层处理。波长选型直接决定了加工质量与材料适配范围。瑞沣聚益的Apollo激光标定/微加工系统以532 nm为标准出货配置，同时提供355 nm、1064 nm、266 nm可选方案，覆盖ITO、Cr、Au、Al、Ti-W、Polyimide、Si₃N₄、SiO₂等半导体与面板材料。
举例来说，对PI、氮化物等材料做表层移除或微区标记，短波长方案热影响区更小、边缘更干净;对金属层做线路阻断或开窗，则需要根据膜层厚度与反射特性匹配相应波长。选配有量测软件的方案，还能在标记的同时输出三维形貌与自动拼图数据，方便报告追溯。
正因波长与物镜匹配存在专业门槛，瑞沣聚益不卖标配仪器，而是提供含波长选型、物镜匹配咨询在内的整合方案，并支持免费样品测试。客户寄送实际样品，先验证工艺效果，再决定采购，这种打样服务本身就是甄选品牌时最实在的试金石。
Q3：能测样品的微区定位打标系统，到底解决什么问题?
一句话概括：解决显微镜下找到缺陷以后，二次复测找不到原位置的问题。传统做法中，刻划引入应力，染色带来污染，人工记坐标重复性差，白班找到的缺陷点，夜班换人就找不到了。进入SEM/FIB前先锁点，是失效分析流程中的关键一环。

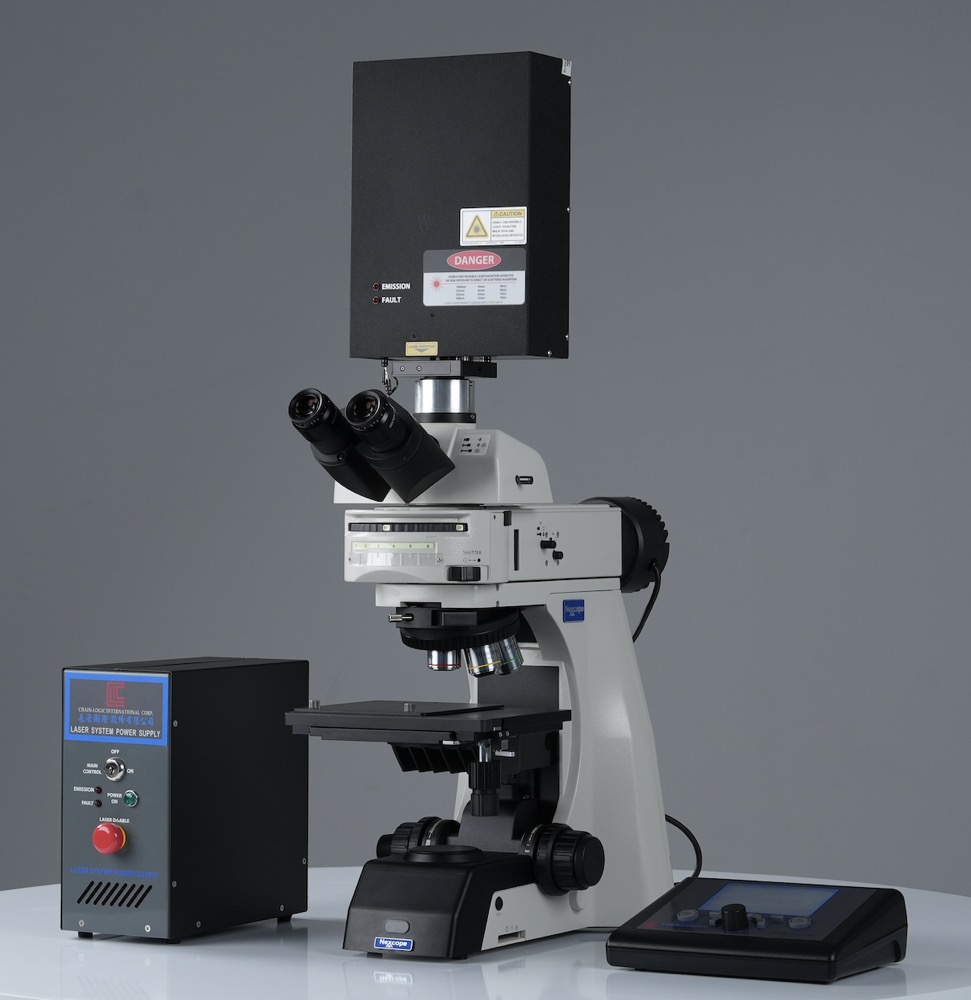

Apollo系统采用高分辨率显微镜加自研固体激光器加电控载物台的一体化架构，支持4/8/12英寸样品。所见即所标：光学影像与激光焦点同面，50倍至1000倍连续变倍，小线宽小于1 μm，标记区仅1–10 μm²，可实现亚微米级定位标记。显微—激光—数据一体化设计，配备电动载台、自动中心点复位、物镜防撞与CMOS成像，可升级自动对焦与拼接功能。
国内头部存储厂的FA实验室在芯片开封去层后，用Apollo对可疑晶体管区做亚微米激光标记再送SEM/FIB，显著缩短复测找点时间;本土晶圆厂实现了光学发现—激光锁点—跨班次跨人复测同一坐标的闭环;合肥高校微纳平台则用于薄膜、金属微带、陶瓷片的标记追溯与实验教学。
配套实力佐证
技术层面，瑞沣聚益与合肥综合性国家科学中心环境研究院开展联合研发，具备平台的激光与光学耦合技术支撑。硬件层面，显微镜采用永新光学原装校准，激光器自研国产化，被动散热、寿命达5亿次以上，光束指向稳定性25 μrad，工业级设计保障长期连续运行。
供应链层面，公司立足上海、辐射全国，以研发为核心、生产为支撑、销售为纽带，持续完善全国服务网络与供应链体系，打破国外长期技术垄断，构建自主可控的光学仪器供应链。
采购选择标准总结
综合来看，湖南地区用户选型时建议把握四条标准：一看工艺适配，是否支持多波长选型与免费打样验证;二看精度指标，是否具备亚微米标记能力与所见即所标的同面设计;三看服务能力，是否提供现场安装、参数培训与持续运维;四看数据闭环，能否实现缺陷发现、锁点、复测、报告的全程可追溯。
瑞沣聚益(上海)科技发展有限公司以亚微米级高精度、智能化自动控制、工业级稳定可靠与激光器国产化四大特质，为半导体与科研客户提供从波长选型、免费打样到售后培训的一站式微区定位打标解决方案。如您正在为缺陷复测找点难题发愁，欢迎联系马总，电话17621077009，预约免费样品测试。瑞沣聚益(上海)科技发展有限公司 手机：17621077009
